Детали женской одежды

Построим прямой угол из точки А.
АВ = длина горловины спинки.
ВС = длина горловины полочки.
АА 1 = высота стойки.
(Пример: 4 см.)
СС 1 = 2 см.
Построим перпендикуляр к точке С 1 .
C1D = высота стойки.
DD1 = 1,5 см.

Построим прямой угол из точки А.
АВ = длина горловины спинки.
ВС = длина горловины полочки.
АА 1 = 3 см.
А1D = высота воротника.
(Пример: 6 см.)
СС 1 = высота воротника + 1 см.
От точки С 1 конструируется конец воротника в соответствии с моделью.

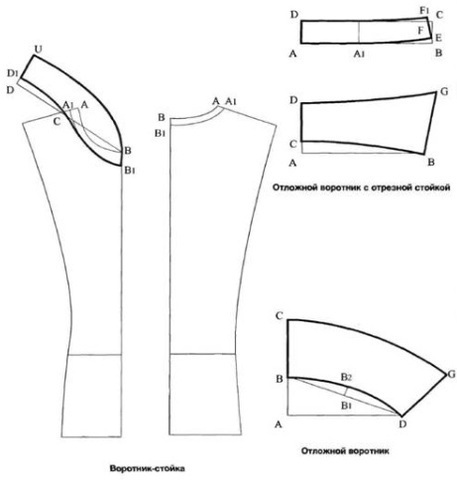

Построение стойки

АВ = длина горловины спинки и полочки (с чертежа).

AD = 4 см (высота стойки по модели).

BE = 0,5 см.

CF = 1 см.

FF1=0,5cm.

АВ -л иния втачивания воротника в горловину.

DF1 - линия притачивания отложного воротника.

Построение воротника

К высоте стойки добавляем 2 см.

Оформляем точку G согласно модели

Отложной воротник

Особенность построения такого воротника состоит в том, что предполагается центральная застежка.

AD = длина горловины (с чертежа спинки и полочки) - 1 см.

АВ = 7 см.

Намечаем точку 1 на середине отрезка BD.

На перпендикуляре из точки 1 намечаем точку 2 на расстоянии 2 см.

ВС = 8-10 см (согласно модели)

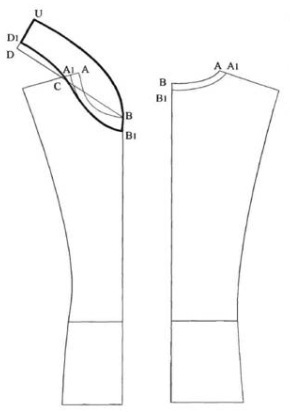

Плоские воротники строятся на основе конструкций полочки и спинки, которые складываются по линиям плечевых швов: накладываем их один на другой на участке вершины плеча на 2-4 см. Величина наложения влияет на степень плоскости воротника, то есть чем меньше эта величина, тем более плоским будет воротник.
Сложим переднюю и заднюю половинки по плечевым швам.
АА 1 = 3 см.
ВВ 1 = 8 см (по модели).
Проводим прямую через точки С и В. CD = 9 см (новая длина горловины спинки).
Строим перпендикуляр к линии CD.
DD1=0,5cm.
DU = 5 см (высота стойки).
